Nhôm đúc áp lực là công nghệ gia công kim loại tiên tiến đang được ứng dụng rộng rãi trong hàng loạt ngành công nghiệp quan trọng, từ sản xuất ô tô, điện tử cho đến kiến trúc và xây dựng dân dụng. Trong bài viết này, Villa Gate sẽ giải thích toàn diện về nhôm đúc áp lực, giúp bạn có cái nhìn đầy đủ và chính xác nhất về công nghệ này.
Nhôm đúc áp lực là gì?
Nhôm đúc áp lực là phương pháp gia công trong đó nhôm hoặc hợp kim nhôm được nung chảy hoàn toàn rồi đưa vào buồng phun, sau đó bị đẩy vào lòng khuôn kim loại kín bằng áp lực cơ học lớn. Áp lực này buộc nhôm lỏng điền đầy nhanh chóng và hoàn toàn mọi ngóc ngách của khuôn, kể cả các chi tiết thành mỏng hay hoa văn tinh xảo, trước khi kim loại kịp đông đặc.
Khuôn dùng trong đúc áp lực được chế tạo từ thép hợp kim chịu nhiệt, gia công CNC với độ chính xác cao và có thể tái sử dụng hàng chục nghìn lần. Điểm cốt lõi phân biệt đúc áp lực với các phương pháp đúc khác chính là vai trò chủ động của áp lực cơ học trong quá trình điền khuôn. Yếu tố quyết định trực tiếp đến độ chính xác kích thước, chất lượng bề mặt và cơ tính của sản phẩm cuối cùng.

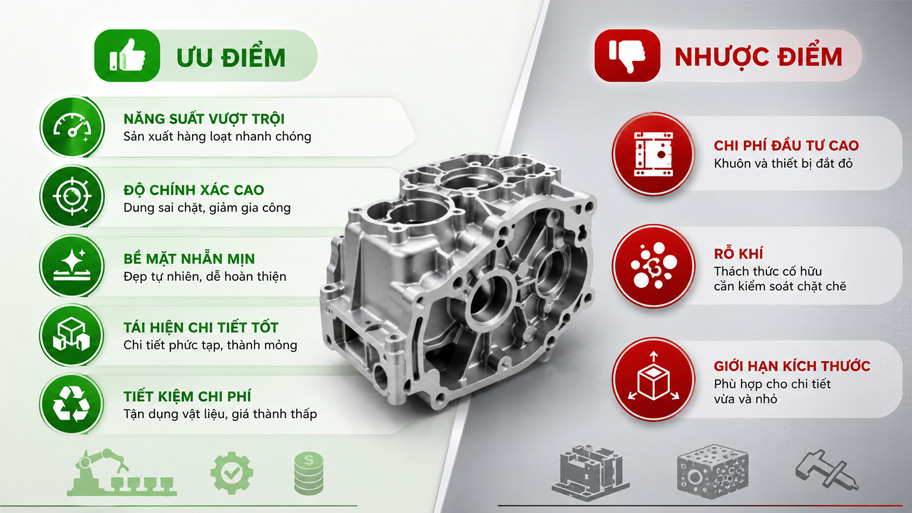

Ưu & nhược điểm của nhôm đúc áp lực
Trước khi quyết định lựa chọn nhôm đúc áp lực cho dự án của mình, việc hiểu rõ cả hai mặt của công nghệ này sẽ giúp bạn đưa ra quyết định chính xác và tránh được những kỳ vọng không thực tế.
Ưu điểm:
- Năng suất vượt trội, phù hợp sản xuất hàng loạt: Một chu kỳ đúc áp lực chỉ kéo dài từ vài giây đến vài chục giây, cho phép sản xuất hàng nghìn chi tiết mỗi ca với chất lượng đồng đều.
- Độ chính xác kích thước cao: Sản phẩm đúc áp lực đạt dung sai kích thước rất chặt, thường trong khoảng ±0,1mm, giúp giảm đáng kể thời gian và chi phí gia công cơ khí sau đúc. Nhiều chi tiết có thể sử dụng ngay sau khi cắt bavia mà không cần phay, tiện thêm.
- Bề mặt sản phẩm nhẵn mịn: Áp lực lớn ép nhôm lỏng áp sát vào thành khuôn đã được đánh bóng, tạo ra bề mặt sản phẩm mịn đẹp tự nhiên. Điều này giảm chi phí xử lý bề mặt và tạo nền tốt cho các lớp hoàn thiện như sơn tĩnh điện, anod hóa.
- Tái hiện chi tiết phức tạp, thành mỏng xuất sắc: Nhôm lỏng dưới áp lực cao có thể điền vào các khe hẹp, góc cạnh sắc nét và hoa văn tỉ mỉ mà đúc trọng lực không thể đạt được.
- Tiết kiệm vật liệu và chi phí trên mỗi sản phẩm: Tỷ lệ lợi dụng vật liệu cao, nhôm thừa được thu hồi và nấu lại. Khi sản lượng đủ lớn để khấu hao chi phí khuôn, giá thành mỗi sản phẩm giảm xuống rất thấp so với các phương pháp gia công thay thế.
Nhược điểm:
- Chi phí đầu tư khuôn và thiết bị rất cao: Khuôn đúc áp lực được làm từ thép hợp kim đặc biệt, gia công CNC với độ chính xác cao, có giá từ vài chục đến hàng trăm triệu đồng tùy kích thước và độ phức tạp.
- Lỗi rỗ khí là thách thức cố hữu của HPDC: Tốc độ phun nhôm lỏng vào khuôn quá nhanh dễ cuốn theo khí, tạo ra bọt khí bên trong sản phẩm. Lỗi rỗ khí làm giảm độ bền cơ học và gây rò rỉ trên chi tiết cần độ kín khít cao, đòi hỏi kiểm soát quy trình chặt chẽ hoặc ứng dụng công nghệ đúc chân không.
- Giới hạn về kích thước và trọng lượng sản phẩm: Máy đúc áp lực bị giới hạn bởi lực kẹp khuôn tối đa, nên sản phẩm thường chỉ phù hợp ở kích thước vừa và nhỏ. Các chi tiết quá lớn, nặng sẽ vượt năng lực của hầu hết máy đúc áp lực thông thường.
Phân loại nhôm đúc áp lực
Không phải tất cả nhôm đúc áp lực đều giống nhau. Dựa trên mức áp lực sử dụng và nguyên lý điền khuôn, công nghệ này được chia thành hai nhánh chính với đặc tính, ưu điểm và phạm vi ứng dụng hoàn toàn khác nhau. Hiểu rõ sự khác biệt giữa hai loại này là chìa khóa để lựa chọn đúng phương pháp cho từng sản phẩm cụ thể.

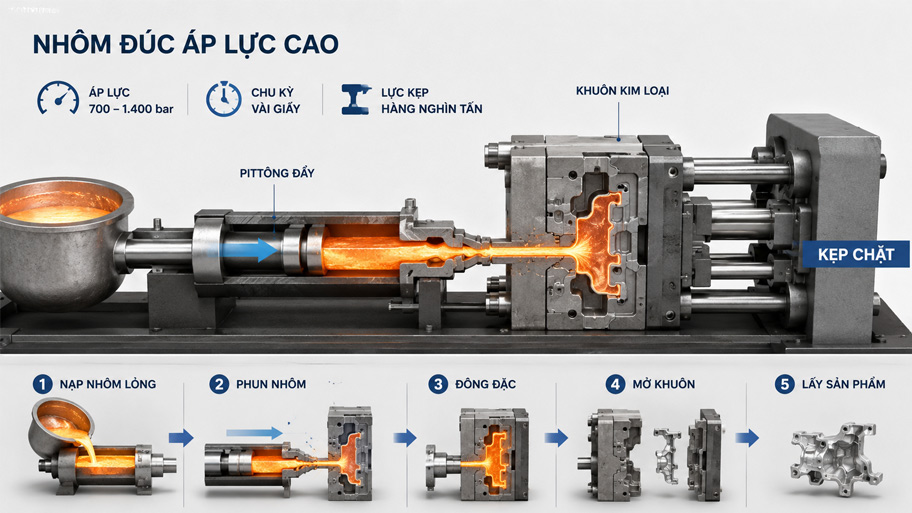

Nhôm đúc áp lực cao
Nhôm đúc áp lực cao vận hành theo nguyên lý phun nhôm lỏng vào khuôn với tốc độ cực lớn và áp lực cực cao, thường từ 700 đến 1.400 bar. Nhôm lỏng được nạp vào buồng phun, sau đó pittông đẩy toàn bộ lượng nhôm này vào khuôn kim loại đã được đóng kín và kẹp chặt bằng lực kẹp lên đến hàng nghìn tấn. Toàn bộ quá trình từ phun đến đông đặc diễn ra cực kỳ nhanh, thường chỉ trong vòng vài giây cho một chu kỳ hoàn chỉnh.

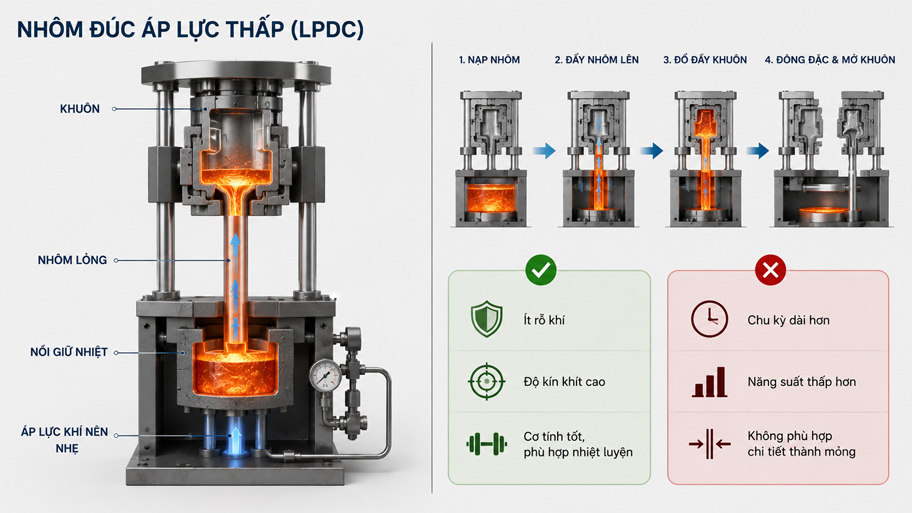

Nhôm đúc áp lực thấp
Nhôm đúc áp lực thấp hoạt động theo nguyên lý hoàn toàn ngược lại với HPDC: thay vì phun nhôm từ trên xuống với áp lực lớn, LPDC dùng áp lực khí nén nhẹ, để đẩy nhôm lỏng từ nồi giữ nhiệt kín phía dưới đi lên qua ống dẫn vào khuôn đặt phía trên theo chiều thẳng đứng. Nhôm dâng lên từ từ, đều đặn, điền đầy khuôn theo hướng từ dưới lên trên một cách kiểm soát hoàn toàn.
Tuy nhiên, LPDC cũng có giới hạn rõ ràng: chu kỳ đúc dài hơn đáng kể, năng suất thấp hơn HPDC, và không phù hợp để đúc các chi tiết thành quá mỏng vì nhôm dâng chậm có thể đông đặc trước khi điền đầy. LPDC là lựa chọn đúng khi ưu tiên chất lượng cơ tính, độ kín khít và khả năng nhiệt luyện hơn là tốc độ sản xuất.

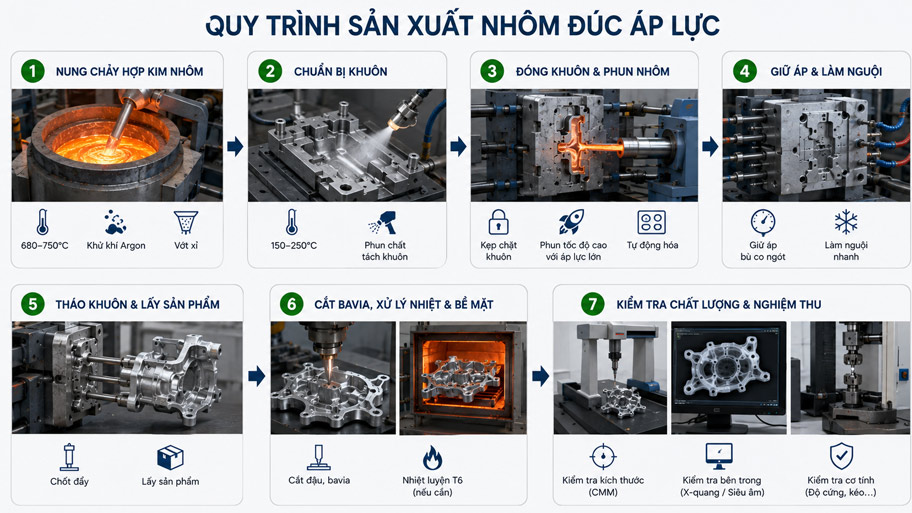

Quy trình sản xuất nhôm đúc áp lực
Để tạo ra một sản phẩm nhôm đúc áp lực đạt chất lượng, toàn bộ dây chuyền sản xuất phải tuân theo một quy trình nghiêm ngặt từ đầu đến cuối. Bất kỳ sai sót ở bước nào cũng đều có thể ảnh hưởng trực tiếp đến chất lượng lô hàng. Dưới đây là các bước cốt lõi trong quy trình sản xuất nhôm đúc áp lực:
- Bước 1 – Chuẩn bị & nung chảy hợp kim nhôm: Hợp kim nhôm được nạp vào lò nấu và duy trì ở nhiệt độ 680–750°C tùy loại hợp kim. Trước khi rót, nhôm lỏng được xử lý khử khí bằng khí argon và vớt sạch xỉ để đảm bảo độ sạch của kim loại lỏng. Đây là bước nền tảng ảnh hưởng trực tiếp đến tỷ lệ lỗi rỗ khí của toàn bộ lô sản xuất.
- Bước 2 – Chuẩn bị khuôn trước mỗi ca: Khuôn được gia nhiệt đến nhiệt độ làm việc (150–250°C) để tránh sốc nhiệt khi nhôm lỏng tiếp xúc. Sau đó, chất tách khuôn được phun đều lên toàn bộ bề mặt khuôn nhằm ngăn nhôm dính vào khuôn và giúp sản phẩm tháo ra dễ dàng mà không để lại vết trên bề mặt.
- Bước 3 – Đóng khuôn & phun/đẩy nhôm vào khuôn: Hai nửa khuôn được đóng lại và kẹp chặt bằng lực kẹp lớn. Các thông số tốc độ phun, áp lực và thời gian đều được lập trình sẵn và kiểm soát tự động.
- Bước 4 – Giữ áp & làm nguội đông đặc: Sau khi nhôm điền đầy khuôn, áp lực được duy trì thêm một thời gian để bù co ngót trong quá trình đông đặc. Hệ thống làm nguội bằng nước chạy trong các kênh bên trong khuôn giúp nhôm đông đặc nhanh và đồng đều, kiểm soát cấu trúc hạt của sản phẩm.
- Bước 5 – Tháo khuôn & lấy sản phẩm: Khuôn mở ra, các chốt đẩy tự động đẩy sản phẩm ra khỏi khuôn. Sản phẩm được lấy ra cùng với hệ thống đậu rót và kênh dẫn nhôm, sau đó chuyển sang bước cắt tách.
- Bước 6 – Cắt bavia, xử lý nhiệt & bề mặt: Đậu rót và bavia được cắt bằng máy dập hoặc máy cắt CNC. Nếu cần tăng cơ tính, sản phẩm LPDC có thể đưa qua nhiệt luyện T6.
- Bước 7 – Kiểm tra chất lượng & nghiệm thu: Kích thước được kiểm tra bằng máy đo tọa độ (CMM). Lỗi bên trong được phát hiện bằng chụp X-quang hoặc kiểm tra siêu âm. Độ cứng, độ bền kéo được kiểm tra theo mẫu đại diện.

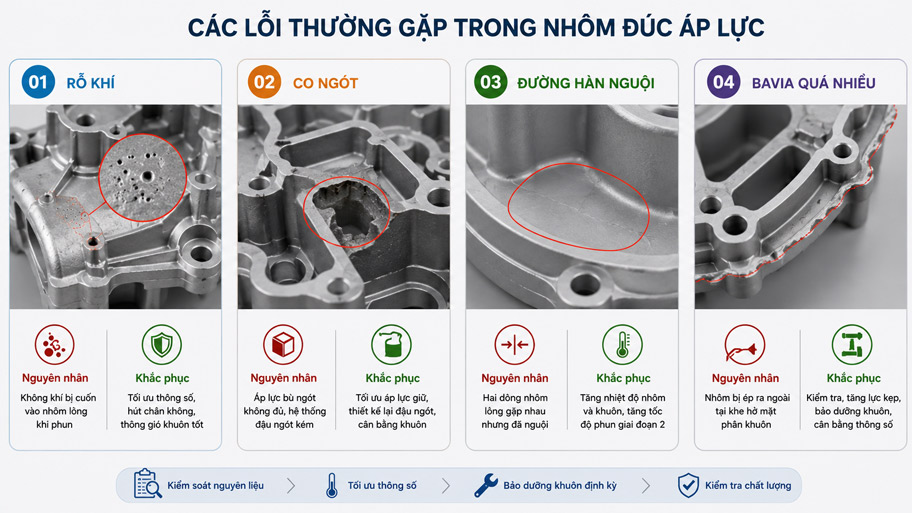

Các lỗi thường gặp trong nhôm đúc áp lực
Dù là công nghệ tiên tiến, nhôm đúc áp lực vẫn có những khuyết tật đặc trưng có thể xuất hiện nếu quy trình không được kiểm soát chặt chẽ. Hiểu rõ từng loại lỗi, nguyên nhân và cách khắc phục sẽ giúp nâng cao tỷ lệ sản phẩm đạt chuẩn và giảm lãng phí đáng kể.
- Lỗi rỗ khí: Đây là lỗi phổ biến nhất trong HPDC, xảy ra khi không khí bị cuốn vào dòng nhôm lỏng khi phun và mắc kẹt lại bên trong sản phẩm sau khi đông đặc. Lỗi rỗ khí làm giảm độ bền cơ học, gây rò rỉ trên chi tiết áp lực và không cho phép nhiệt luyện.
- Lỗi co ngót: Nhôm co lại khi chuyển từ lỏng sang rắn, nếu áp lực bù ngót không đủ hoặc hệ thống đậu ngót thiết kế kém, phần cuối đông đặc sẽ bị thiếu vật liệu tạo ra các vùng rỗng bên trong. Lỗi co ngót thường xuất hiện ở vùng thành dày, giao điểm của các gân hoặc nơi xa nhất so với điểm phun.
- Lỗi đường hàn nguội: Xảy ra khi hai dòng nhôm lỏng chảy từ hai hướng khác nhau gặp nhau trong khuôn nhưng đã nguội đủ để không hòa tan vào nhau hoàn toàn, tạo ra một đường nứt mờ trên bề mặt hoặc bên trong sản phẩm. Khắc phục bằng cách tăng nhiệt độ nhôm và khuôn, tăng tốc độ phun giai đoạn hai.
- Lỗi bavia quá nhiều: Bavia hình thành khi nhôm lỏng bị ép ra ngoài theo khe hở của khuôn tại mặt phân khuôn hoặc xung quanh lõi. Bavia nhiều gây tốn công cắt bavia và có thể làm hỏng hình dạng sản phẩm. Khắc phục bằng cách kiểm tra và tăng lực kẹp, bảo dưỡng khuôn định kỳ và cân bằng lại thông số áp lực phun.
Mẫu cổng nhôm đúc áp lực
Một trong những ứng dụng dân dụng phổ biến và dễ nhận thấy nhất của công nghệ nhôm đúc áp lực chính là các mẫu cổng nhôm đúc cho nhà phố và biệt thự. Nhờ công nghệ đúc áp lực, các chi tiết hoa văn trên cổng đều được tái hiện sắc nét, đồng đều trên từng cánh cổng với độ chính xác mà các phương pháp thủ công không thể đạt được.
Trên đây là những thông tin về nhôm đúc áp lực mà Villa Gate đã chia sẻ cho bạn. Hy vọng những thông tin này có ích đối với bạn. Theo dõi website villagate.vn để xem thêm những bài viết hữu ích khác. Đừng quên liên hệ với chúng tôi để được tư vấn chi tiết hơn nếu bạn có nhu cầu thi công cổng nhôm đúc nhé.
